螺紋密封測試接頭

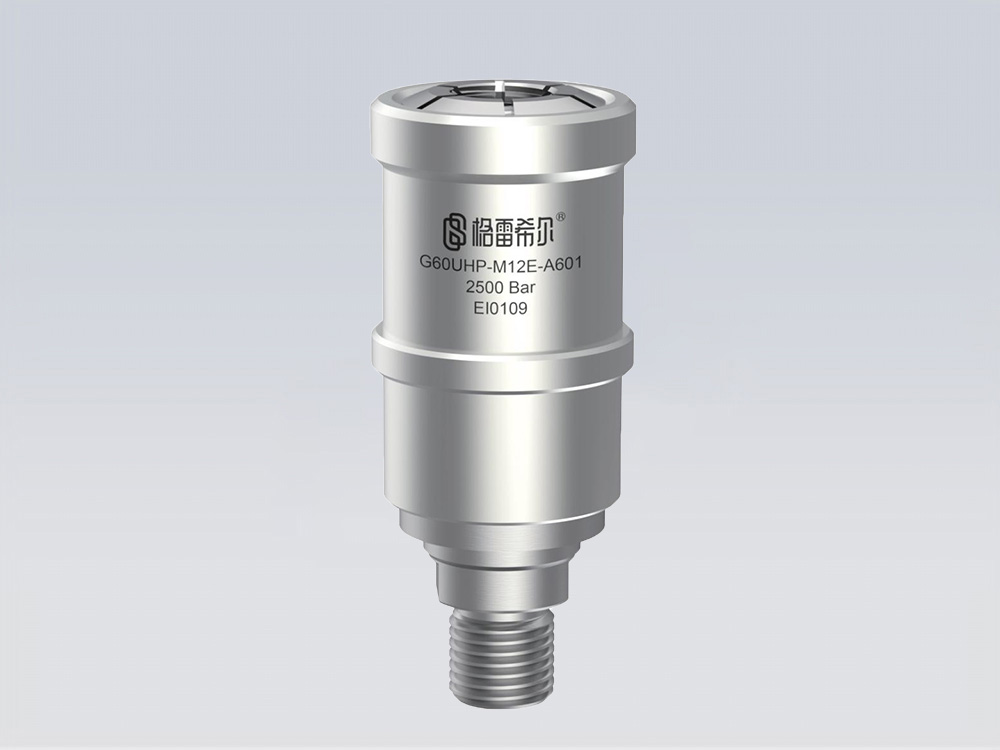

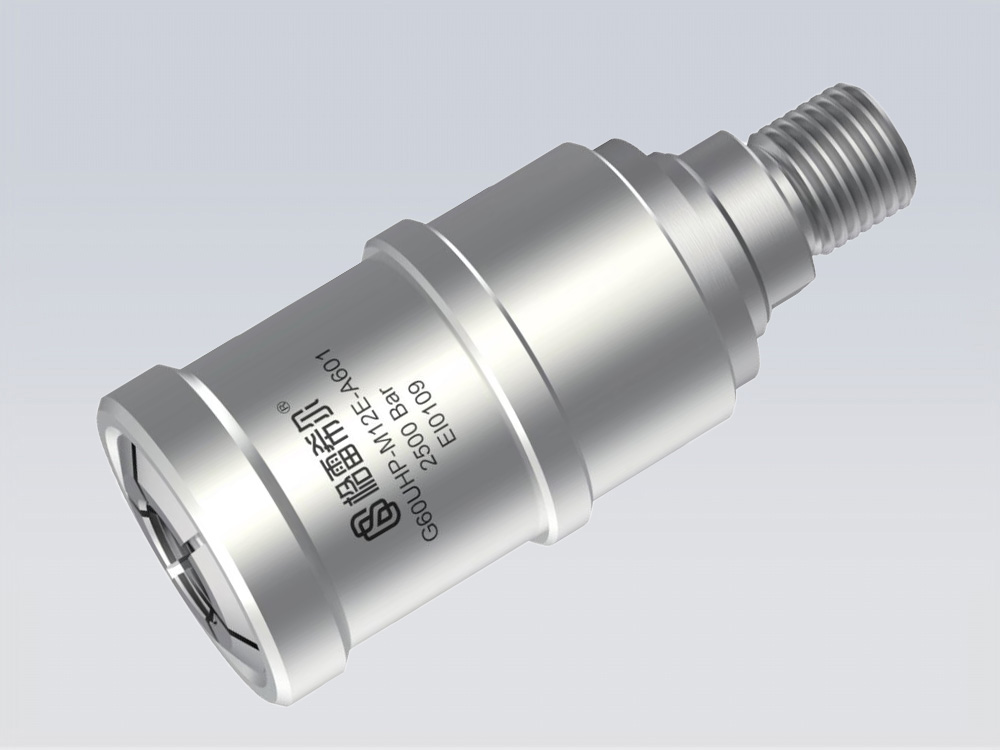

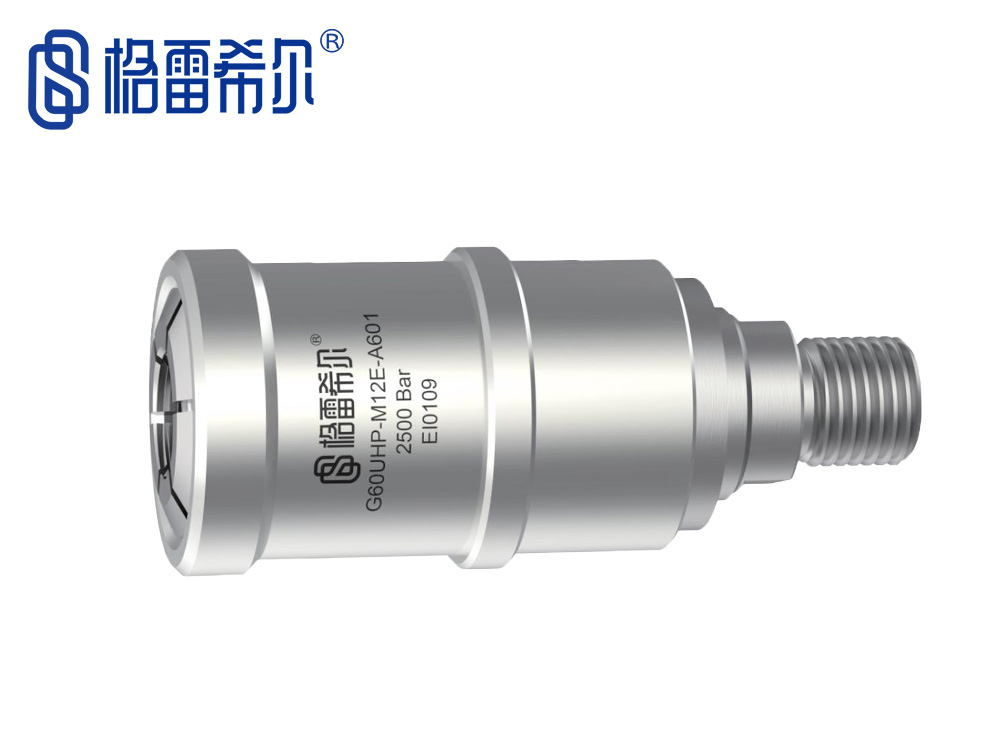

G60UHP超高壓密封測試接頭

密封方式：外螺紋

密封范圍：M12*1.5至M18*1.5

產品分類：螺紋密封測試接頭

產品描述：G60UHP系列密封測試接頭，專門針對汽車發動機燃油系統管路的快速連接與斷開，如燃油泵···

在線訂購

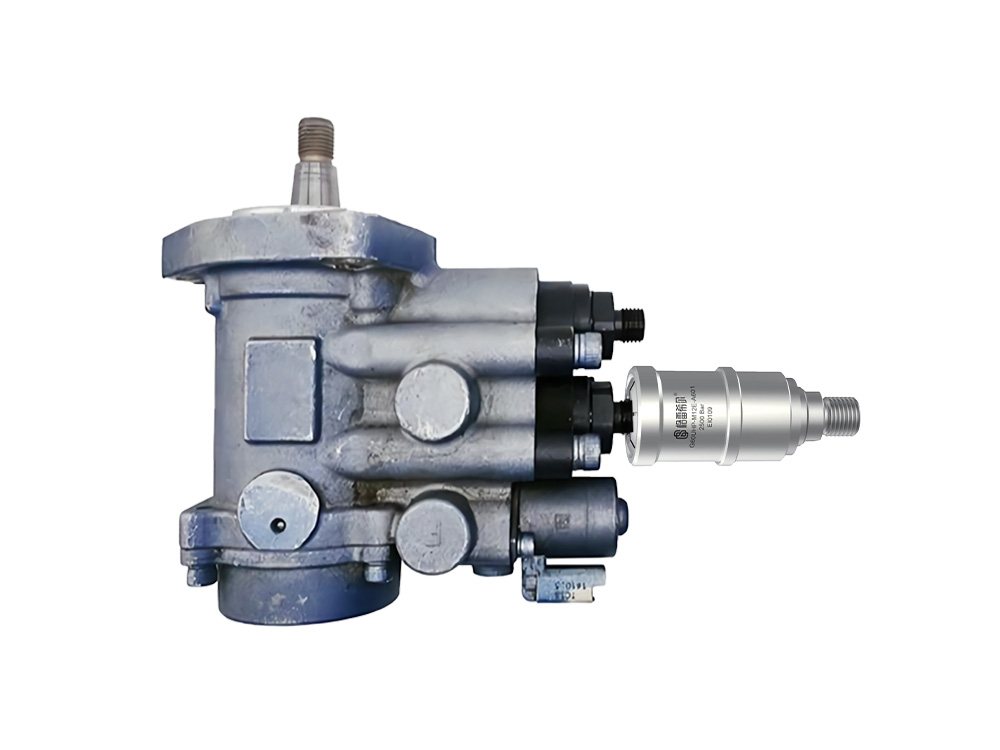

G60UHP系列密封測試接頭，專門針對汽車發動機燃油系統管路的快速連接與斷開，如燃油泵的檢測，共軌系統的氣密性檢測、氦檢等等，超高壓力可達2500Bar。使用方法簡單，手持輕推即可完成密封連接，是汽車燃油系統外螺紋管口的最佳密封連接測試方案。

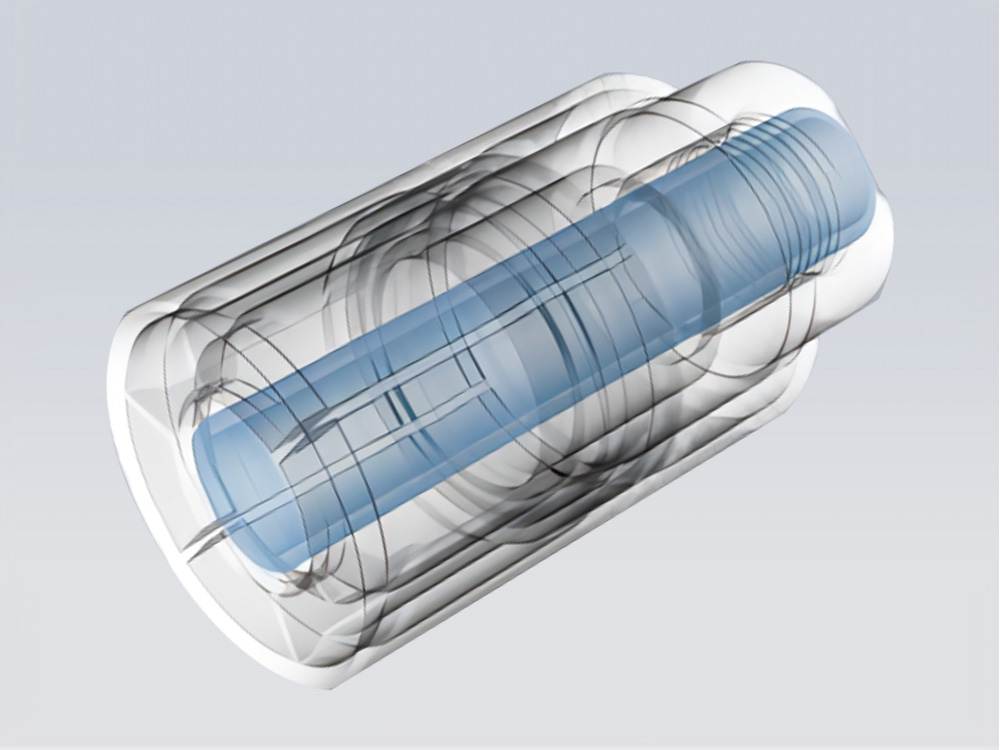

密封連接方案

Sealed Connection Scheme

格雷希爾快速接頭

	& 超高壓自鎖式外螺紋密封連接
	& 端面密封承壓極限高，密封可靠
	& 主體采用特殊不銹鋼材質，堅固耐磨
	& 大流量通道有效提高測試效率
	& 滑套式操作方式簡單可靠，省時省力

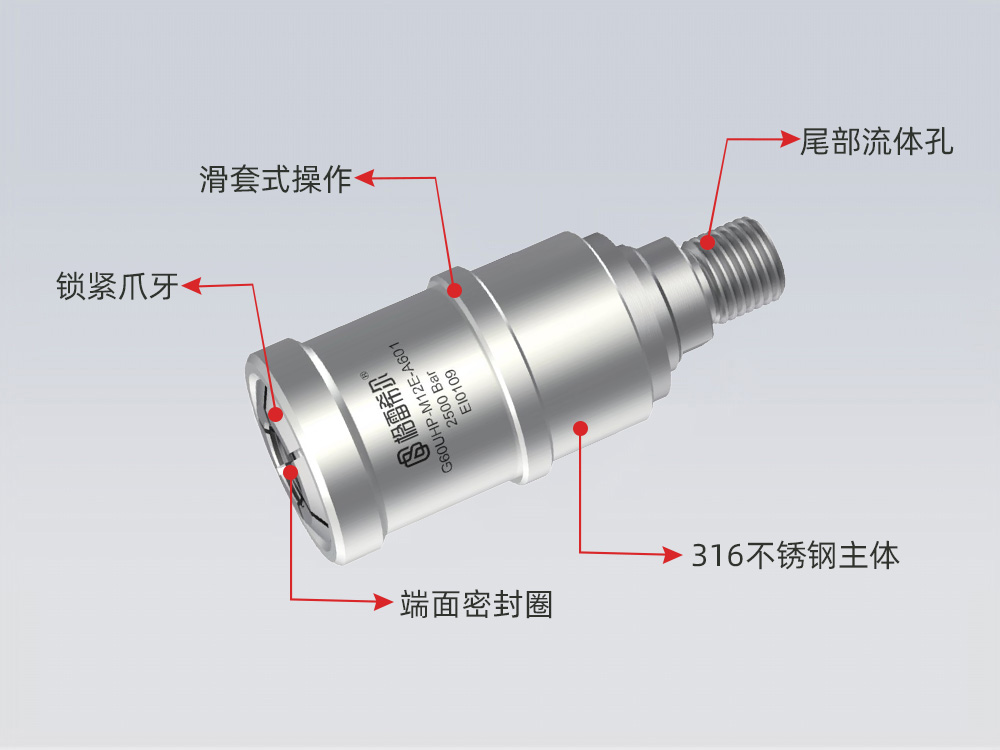

產品特點

Product Features

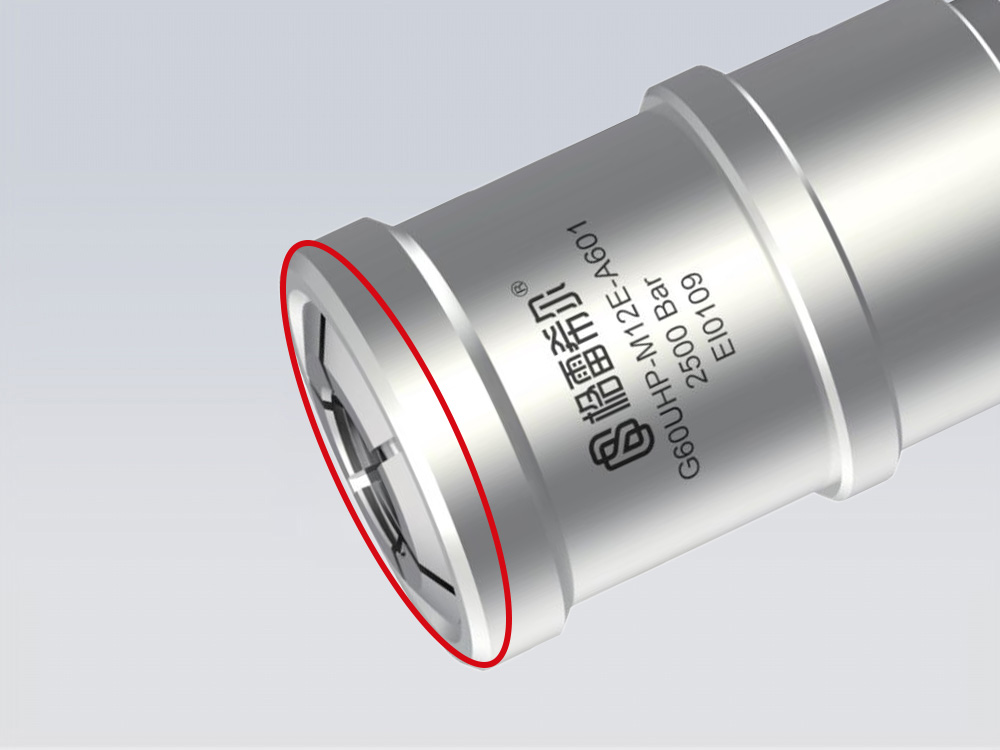

外包式螺紋鎖緊，無須旋轉，保護用戶產品螺紋不被損傷	尾部螺紋流體孔符合國內標準，相關配件易得	直通式大流量通道減小對運行測試的影響，提高測試效率	滑套式結構，輕松推拉即可完成連接與斷開

規格與參數

Specifications and Parameters

GripSeal連接器

& 操作壓力：從真空到2500Bar
& 密封范圍：M121.5至M181.5
& 插入尺寸：25mm起
& 流量接口：M14*1.5
& 主體材料：特殊不銹鋼
& 主密封圈：聚氨酯橡膠
& 操作溫度：-20℃至120℃

應用案例

Application Cases

應用案例

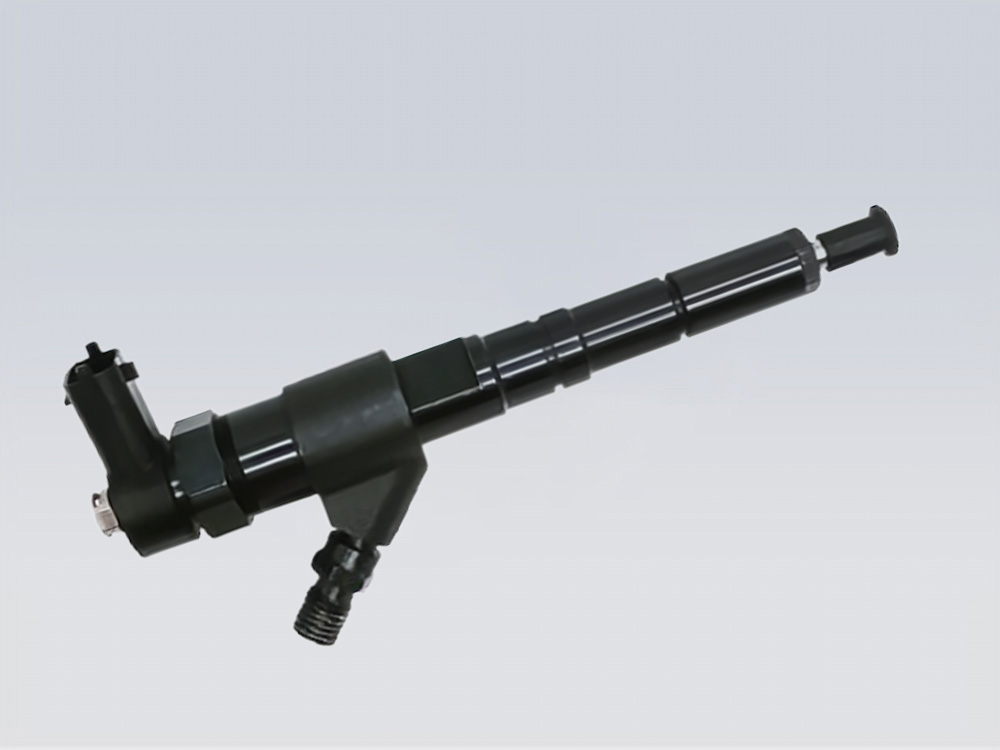

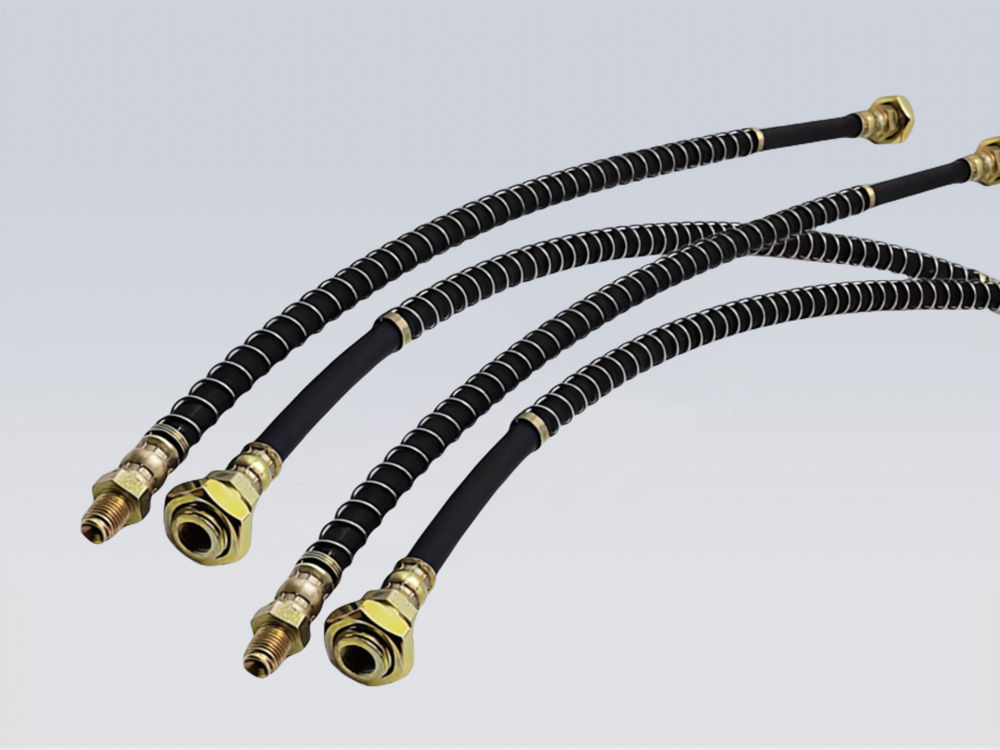

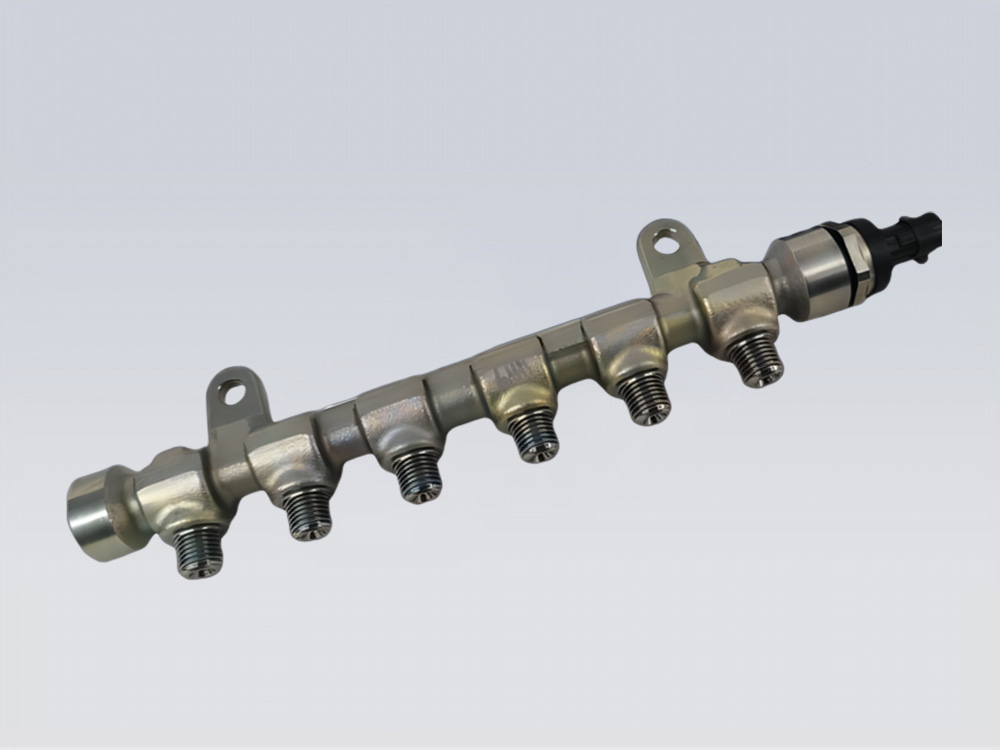

汽車油嘴測試	汽車油管測試	汽車燃油軌測試

規格型號表

Specification and Model Table

格雷希爾

產品型號	密封尺寸A	主體編號	尺寸B	尺寸C	尺寸D	壓力/主體材質	密封圈型號
G60UHP-M12E-A601	M12*1.5	1U	34	80	M14*1.5	2500Bar/特殊不銹鋼	SG60UHPM12E
G60UHP-M14E-A601	M14*1.5	1U	34				SG60UHPM14E
G60UHP-M16E-A601	M16*1.5	1U	34				SG60UHPM16E
G60UHP-M18E-A601	M18*1.5	2U	38				SG60UHPM18E

格雷希爾GripSeal密封測試接頭各系列產品，可為不同的管型、孔徑、接口、螺紋等提供密封方案，近千種標準型號現貨供應，并能根據實際需求，為各類異型管件提供專業的非標定制解決方案。
